產品簡介

       NVC是一款性能穩定的語音芯片,無需任何外圍電路,在極其惡劣的噪聲環境下都可正常工作,它具有寬泛的耐溫和耐壓范圍,正常工作范圍寬達2V~5.5V,彌補了目前市面上語音芯片抗干擾能力較差的缺陷。

       NVC系列語音芯片支持DAC外接功放,支持播放聲音優美的和弦MIDI音樂。

       NVC系列語音芯片具有多種實用的封裝形式:DP8、SOP8、SSOP20、COB等,外圍電路僅需一電源耦合電容即可,工作穩定,寬泛的工作電壓,超低的待機功耗以及寬耐溫性能都使NVC系列語音芯片在廣泛的應用領域中性價低。

芯片特征

★OTP存儲格式，生產周期快，下單無小量限制；
★靈活的多種按鍵操作模式以及電平輸出方式供選擇（邊沿按鍵觸發、電平觸發、隨機按鍵播放、順序按鍵播放）；
★簡單方便的一線MCU串口以及兩線MCU控制方式，用戶主控MCU可控制任意段語音的觸發播放及停止；
★語音時長20秒、40秒、80秒、180秒；
★內置一組PWM輸出器可直推0.5W喇叭，支持13bit的DAC輸出，可外接模擬功放；
★支持8級音量調節，支持循環播放等多種功能；
★靈活的放音操作，通過組合可節省語音空間，最多可播放220個語音組合；
★音質優美，性能穩定，物美價廉，靜態電流小于2uA；
★內置LVR自復位電路，保證芯片正常工作；
★DIP8，SOP8，SSOP20以及COB多種封裝可供選擇，使用方便，應用靈活；
★支持4和弦MIDI播放，音質非常優美；
★外圍電路簡單，僅需一耦合電容；
★工作電壓范圍：SOP8的2V～4.5V；SSOP20的是2V~5.5V。
★IO口豐富，內置MCU，可以定制各種特殊功能；

備注：

1、語音長度全部基于6K采樣率計算的，一般應用中采樣率是大魚8K的，所以語音長度僅作參考；

2、所有個秒數的IC都支持和弦播放；

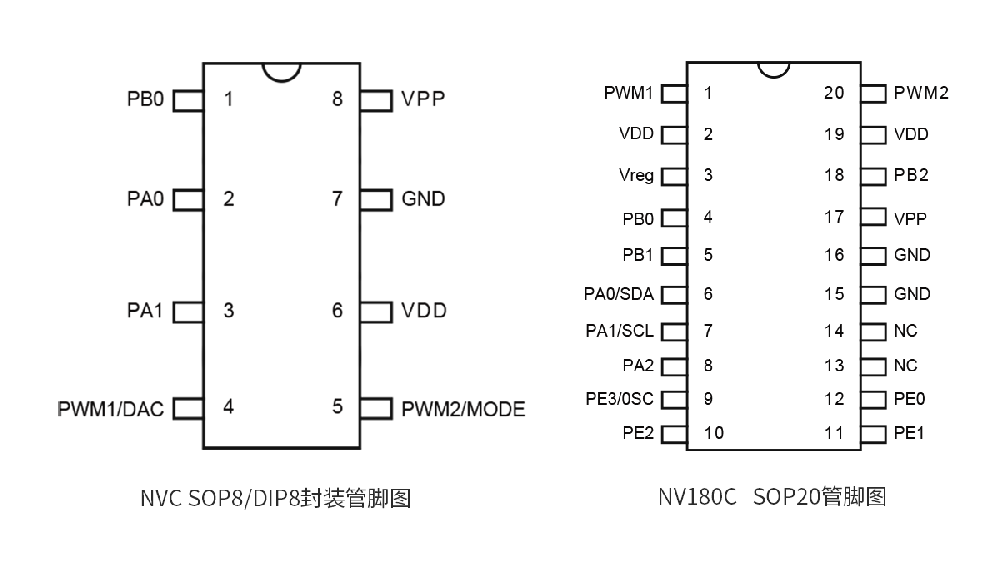

芯片管腳圖

封裝對應腳表

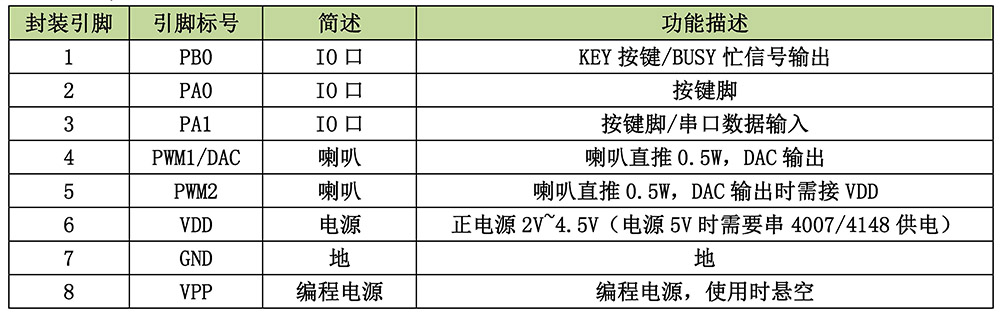

DIP8,SOP8管腳對應表

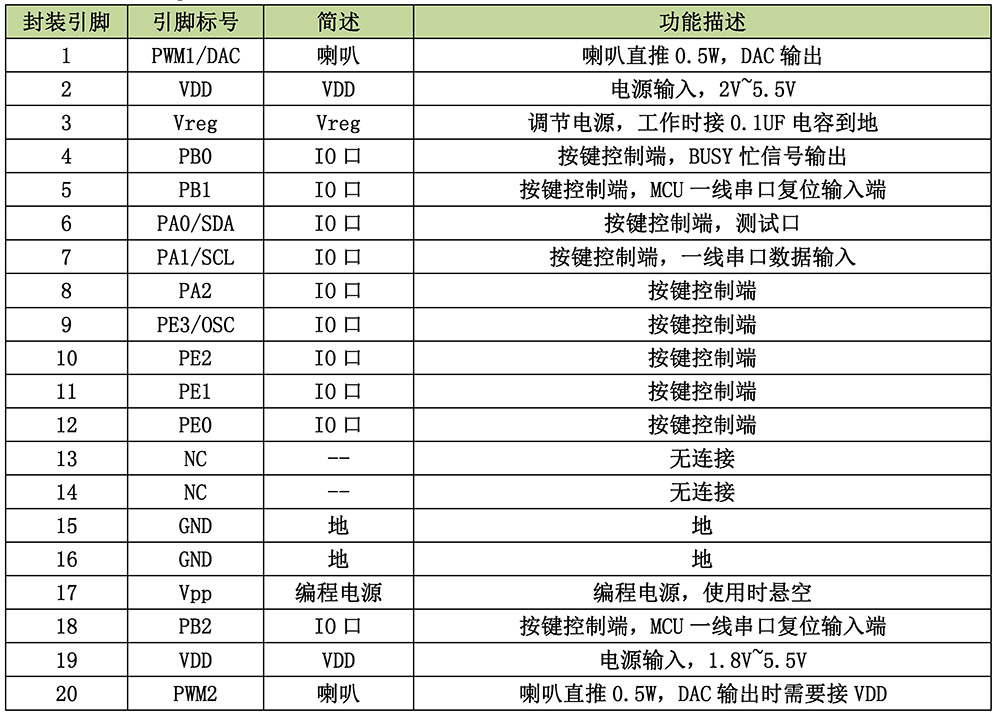

SSOP20管腳對應表

按鍵控制模式

③端口的分配

①按鍵播放

1.電平(按鍵)可打斷
2.電平(按鍵)不可打斷
3.電平(按鍵)保持可循環

4.電平(按鍵)保持不循環

上電播放:1.上電播放一次2.上電循環播放

<span font-size:18px;color:#337fe5;"="" style="box-sizing: border-box;padding: 0px;list-style: none;border: none;font-size: 18px;color: rgb(51, 127, 229)">②控制描述

電平可打斷:按下按鍵播放語音,語音正在播放時當再次按下按鍵將重新開始重新播放。
電平不可打斷:按下按鍵播放語音,語音正在播放時當再次按下按鍵,語音繼續播放
上一段直到完畢,不理會按鍵操作,只有當語音播放完畢后按鍵在起作用。
電平保持循環:按鍵一直按下(電平一直觸發),語音將保持循環播放。
電平保持不循環:按鍵一直按下(電平一直觸發),語音播放一次后將停止播放。
上電播放一次:通電后,語音將會播放一次,然后停止。
上電播放循環:通電后,語音將會一直循環播放。
注:管腳123都可接按鍵,用不到的管腳可以直接懸空。

MCU 二線串口控制

MCU二線串口控制是指主控MCU通過DATA數據線來控制任意一段語音的觸發播放及停止。時序采用下列時序。

端口的分配

數據與語音的對應關系

可支持223段聲音以及命令的發送。語音地址發送和命令發送格式是一樣的，發送之間相互獨立。

應用范圍

NVC系列語音芯片可適于各種語音提示的場合，如：血壓計、考勤機、血糖儀、醫療器械、按摩器、足浴盆、門鈴提示器、語音玩具、語音報警器、汽車電子、小家電、念佛機、游戲機、工藝禮品、智能鎖(指紋鎖,密碼鎖,刷卡鎖)、掃碼機等等。
