產品簡介

       NVD是廣州九芯電子科技新推出一款性能穩定的語音芯片，無需任何外圍電路，在極其惡劣的噪聲環境下都可正常工作，它具有寬泛的耐溫和耐壓范圍，正常工作范圍寬達2V~5.5V，彌補了目前市面上語音芯片抗干擾能力較差的缺陷。

       NVD系列語音芯片有一組PWM輸出口，可以直推0.5w喇叭，音質清晰。內置LVR復位，無需外加復位電路。內置精確的內阻頻率振動器（+-1%的誤差），無需外接電阻。NVD一個很明顯的優勢是OTP燒錄程式可以和MASK掩膜無縫對接，也就是說，產品前期試產階段用戶可以OTP試產，試產成功后進入大規模生產時，可以直接按OTP樣品投產MASK掩膜以降低成本，客戶無需二次確認樣品。

       NVD系列語音芯片具有多種按鍵觸發方式，且可以輸出多種形式的電平信號，可以設定按語音的起伏節奏變化。另外NVD支持主控MCU一線串口控制，可以任意控制多段語音觸發，是市面上僅有8腳芯片可以支持223段聲音的語音芯片。

       NVD系列語音芯片具有多種實用的封裝形式：SOP8、COB等，外圍電路僅需一電源耦合電容即可，工作穩定，寬泛的工作電壓，超低的待機功耗以及寬耐溫性能都使NVD系列語音芯片在廣泛的應用領域中擁有的性價比優勢。

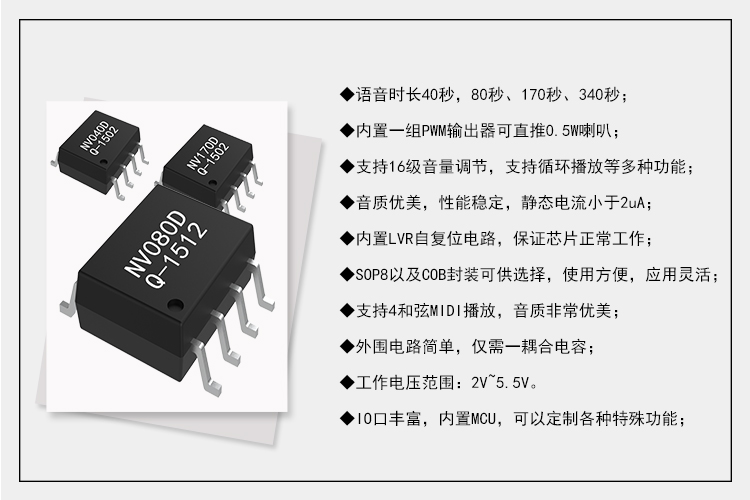

芯片特征

備注：

1、語音長度全部基于6K采樣率計算的，一般應用中采樣率是大于8K的，所以語音長度僅作參考;

2、所有各秒數的IC都支持播放和弦；

3、電源5V音量會比3.3V稍微大一點點

4、NV340DW是NVD系列的過渡版本，本身無絲印，功能與NV340D功能完全一致，僅有管腳封裝不同。

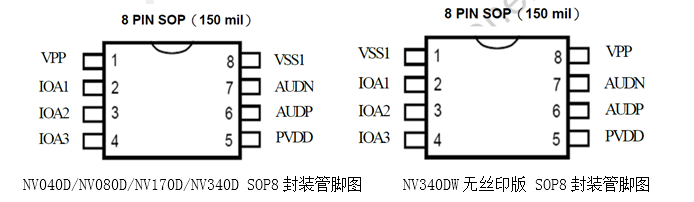

芯片管腳圖

封裝對應腳表

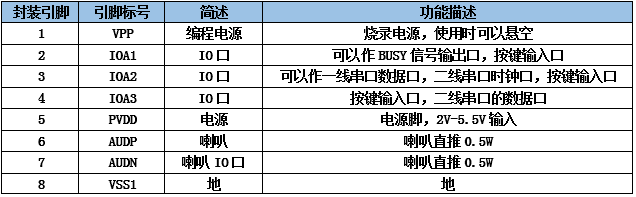

NV040D/NV080D/NV170D/NV340D管腳對應表

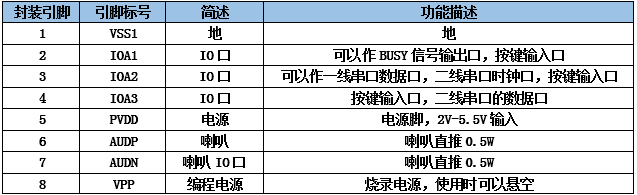

NV340DW SOP8管腳對應表

按鍵控制模式

<span color:#337fe5;"="" style="box-sizing: border-box; margin: 0px; padding: 0px; list-style: none; border: none; font-size: 18px; color: rgb(51, 127, 229);">①MCU一線串口控制（帶連碼功能）
MCU一線串口控制是指主控MCU通過DATA數據線來控制任意一段語音的觸發播放及停止。時序采用下列時序。

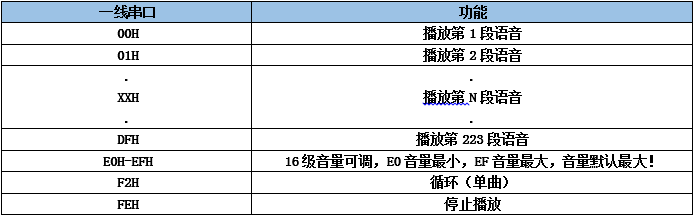

數據與語音的對應關系

可支持223段聲音以及命令的發送。語音地址發送和命令發送格式是一樣的，發送之間相互獨立。

②MCU二線串口控制（帶連碼）

按鍵控制模式：所定義的管腳可以直接觸發芯片放音,即每一個管腳可控制播放一段語音。每個開關的觸發方式可單獨設置,按鍵控制模式的防抖動時間為17ms。

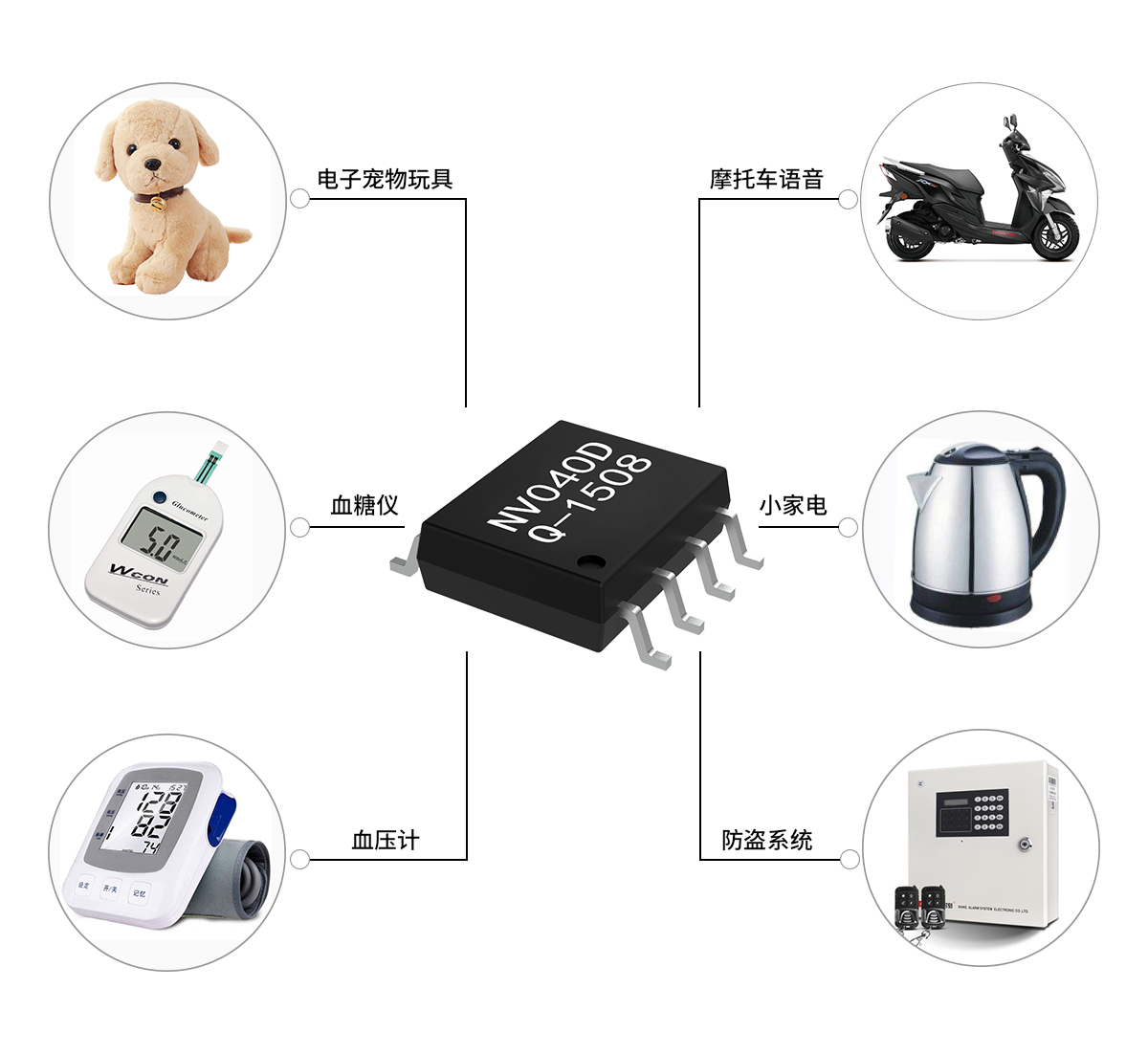

應用范圍

       NVD系列語音芯片可適于各種語音提示的場合,如:血壓計、考勤機、血糖儀、醫療器械、按摩器、足浴盆、門鈴提示器,語音玩具,語音報警器,汽車電子,小家電,念佛機,游戲機,工藝禮品、智能鎖(指紋鎖,密碼鎖,刷卡鎖),掃碼機等等。
