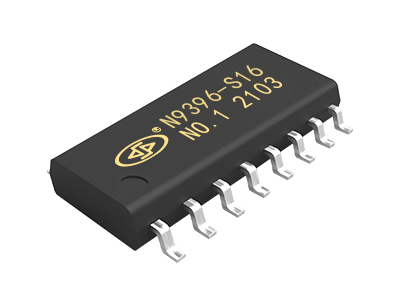

N9396控制操作模式分別為一段按鍵錄放音模式、一對一模式、標準按鍵模式、MCU二線串口控制。每個模式都是在出廠前已燒錄固定，所以用戶使用前請預訂好自己所需要的控制操作模式。

一段按鍵錄放音模式

一段錄音模式包括一個錄音按鍵和一個放音按鍵。錄音開始前自動擦除存儲器內的內容。錄音為電平低有效錄音，按下錄音，松開按鍵停止錄音。錄音無時間限制，以容量存儲時間為限。存儲器錄滿后會”BEEP”告警。放音為下降沿脈沖觸發放音，按鍵防抖時間為10ms。

一對一錄放音模式

一對一錄放音包括一個錄音按鍵、8個地址按鍵；P05為錄音放音的切換開關。P05為高電平時，P10—P17為8路放音模式。P05為低電平時，P10—P17為8路錄音模式。錄音按鍵為低電平操作，低電平錄音，高電平停止錄音，存儲器錄滿后會”BEEP”告警。放音為低電平循環放音，高電平停止放音。每段錄音無時間限制，以容量存儲時間為限。按鍵防抖時間為10ms。

標準按鍵模式

標準按鍵操作模式包括一個錄音鍵、一個當前段語音播放鍵、一個下一首按鍵、一個上一首按鍵、一個音量調節鍵、一個擦除鍵。錄音鍵為ON/OFF操作，按一下錄音，再按下停止錄音，再按錄下一段語音，如此循環。可錄制220段語音，每段錄音無長時間限制，以容量存儲時間為限。存儲器錄滿后會告警。錄音段數達到大段也會告警。

按下當前段播放鍵會播放當前段錄音內容。下一首以及上一首分別控制上下首錄音段切換。音量調節按鍵調節音量大小，循環切換音量，共4級音量調節，上電默認為大音量。擦除按鍵短按為當前段錄音內容擦除，長按擦除整個存儲器所有內容。

MCU二線串口模式

二線串口操作模式主控MCU由兩根通信線控制，分別為時鐘CLK，數據DATA.，通信端口以及時序如下。

端口分配

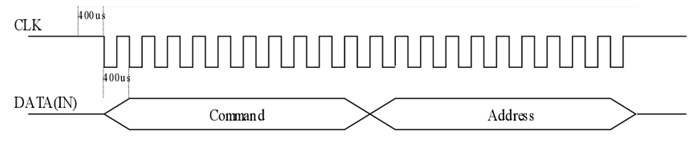

MCU二線串口時序圖

數據發送前CLK信號預先拉低400us喚醒芯片，然后CLK開始發送，DATA在CLK的上升沿置位，數據從低位開始發送，每一CLK時序大于800uS，小于5ms，每次有效操作碼一共保護16bit數據，前8bit為命令COMMAND碼，后8位為地址碼ADDR碼。
