N9300音樂模塊內置搭載一塊完美的集成了MP3、WMV 的N9300mp3硬解碼芯片。它包括了四種功能型號的MP3芯片，即N9300、N9301、N9302和N9303 MP3芯片，支持TF 卡驅動，支持電腦直接更新spi flash 的內容，支持FAT16、FAT32 文件系統。通過簡單的UART串口指令或一線串口指令即可完成播放指定的音樂，以及如何播放音樂等功能，無需繁瑣的底層操作，音質優美，使用方便，穩定可靠是此款產品的最大特點。另外該芯片也是深度定制的產品，專為自定義語音播放領域開發的低成本解決方案，可以根據不同的功能需要選擇對應的型號，是一款精簡版的也是性價比非常高的MP3芯片。9300可無縫替換9100芯片，詳情可在線咨詢客服。

產品特征

★采樣率:8/11.025/12/16/22.05/24/32/44.1/48；
★FAT16/FAT32文件系統，最大支持32G的TF卡/U盤；
★多種控制模式：UART串口/一線串口/AD按鍵控制模式；
★30級音量可調；
★指定盤符播放，指定曲目播放；
★指定路徑播放、指定文件夾播放，指定時間段播放；
★支持立體聲輸出播放，MP3格式，直推0.25W耳機喇叭；
★支持電腦聲卡控制，支持USB mass storage
★SOP16封裝形式，外圍簡單；
★支持紅外遙控輸入以及外接音頻輸入功能；
★3.7～5V寬電源輸入，內置看門狗復位電路；
★有忙信號輸出功能

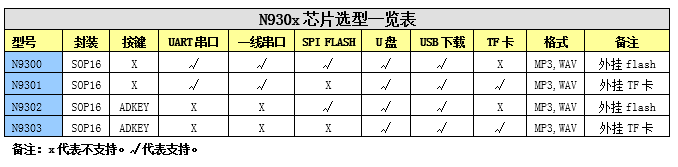

選型指南

控制模式
     ADKEY按鍵控制
          模塊我們采用的是AD 按鍵的方式，取代了傳統了矩陣鍵盤的接法，這樣做的好處是充分利用了MCU 越來越強大的AD功能。設計簡約而不簡單，模塊默認配置1個AD 口，10個按鍵的阻值分配，如果使用在強電磁干擾或者強感性、容性負載的場合，請參考我們的“注意事項”。
（注意：N9300以及N9301支持一線串口和UART串口功能，不支持ADKEY功能。N9302和N9303支持ADKEY功能，不支持一線串口和UART串口。）

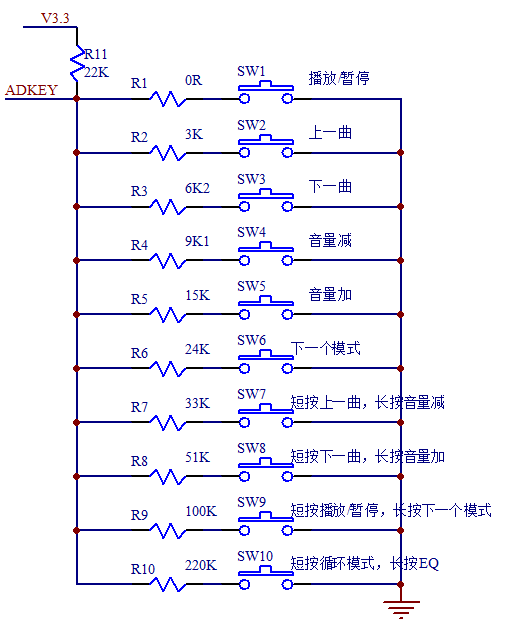

           ADKEY按鍵控制參考圖

   MCU一線串口控制
        N930X支持單片機模擬一線串口控制，該控制方式簡單方便，適用于任何單片機。

本文檔中一線串口協議分為N930X和N930XA，N930X協議的一線串口加入了睡眠指令等，N930XA則和以前的N910X一線串口協議完全一樣。

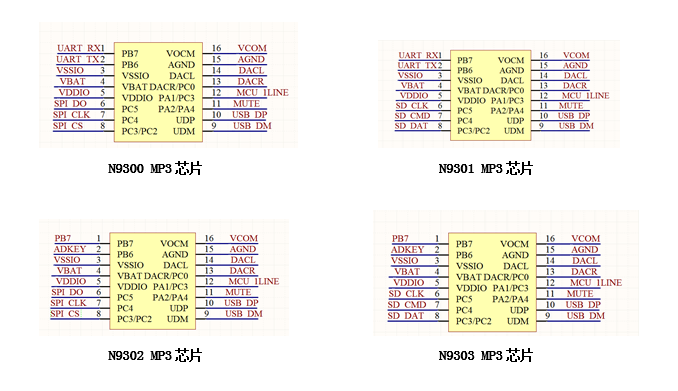

芯片管腳圖

應用范圍

☆在語音芯片選型應用范圍上，幾乎可以涉及到低成本不更改語音場所，堪比各行業通用的常用語音芯片,如:

☆電子琴、音樂盒機芯,觸摸音樂花盆、游戲機、語音門鈴……等和弦音樂/玩具（64首/16首音樂ic）、音效芯片需求；

☆語音玩具(手指猴……)

☆智能鎖（指紋鎖、密碼鎖、電子鎖、刷卡鎖……）；

☆汽車（防盜報警器、倒車?yán)走_(dá)、GPS導航儀、電子狗、中控鎖……）、電動車、

☆智能家居系統、鬧鐘、提醒器；

☆專用報警器、家庭防盜報警器……；

☆醫療器械人聲提示、治療儀、血壓計、血糖儀、按摩儀……；

☆家電（電磁爐、電飯煲、微波爐、除螨儀、電熱水壺、足浴盆、掃地機、電壁爐、煎藥壺……）；

☆?yuàn)蕵吩O(shè)備（游戲機、游樂機）；

☆學習模型（早教機、兒童有聲讀物）；

☆智能交通設備（收費站、停車場、語音驗票閘機、公共自行車、共享單車、GPS導盲拐杖、聲光報警燈、驗票閘機……。……）；

☆通信設備（電話交換機、電話機）；

☆工業控制領域（電梯、工業設備）；

☆消費類電子（成人用品、飛機杯、共享雨傘、共享移動電源機……）；
