產品簡介

       NR9600是一個提供串口同時支持麥克風錄音以及AUX輸入的MP3 芯片，有效的集成了MP3、WMV 的硬解碼芯片。同時軟件支持TF 卡驅動，支持電腦直接更新spi flash 的內容，支持FAT16、FAT32 文件系統。通過簡單的UART串口指令或一線串口指令即可完成錄音，播放指定的音樂，以及如何播放音樂等功能，無需繁瑣底層操作，音質優美，使用方便，穩定可靠是此款產品的賣點之一。另外該芯片也是深度定制的產品，專為固定語音播放領域開發的低成本解決方案。

備注：模塊選用的是 SOC 方案，集成了一個 16 位的 MCU，以及一個專門針對音頻解碼的ADSP，采用硬解碼的方式，更加保證了系統的穩定性和音質。小巧的封裝尺寸更加滿足嵌入其它產品的需求。

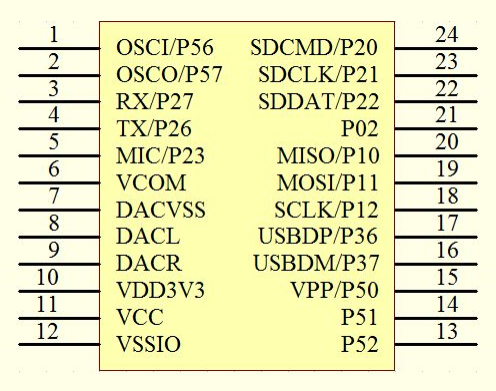

NR9600 MP3解碼芯片封裝管腳圖

控制模式

端口的分配

一線串口MCU只需要一根線就可以控制了，由頭碼和占空比組碼，先發低位，頭碼拉低3ms以上，平時保持高?？偣?位。時序占空比約為1：3.時序范圍介于300us：900us到
1000us：3000us之間。誤差容許10%。

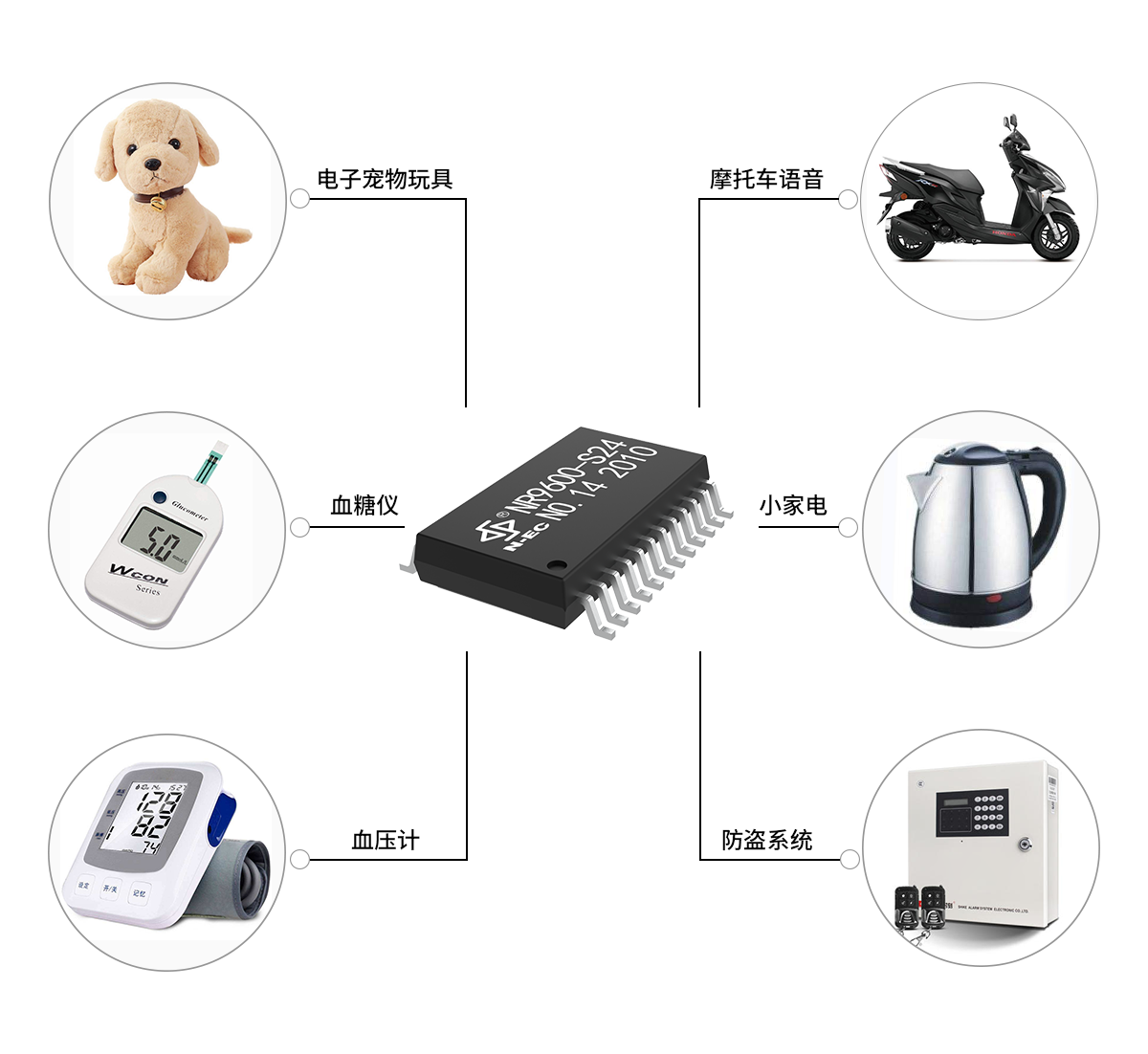

應用范圍

       NR9600 MP3解碼芯片可適于各種語音提示的場合,如:血壓計、考勤機、血糖儀、醫療器械、按摩器、足浴盆、門鈴提示器,語音玩具,語音報警器,汽車電子,小家電,念佛機,游戲機,工藝禮品、智能鎖(指紋鎖,密碼鎖,刷卡鎖),掃碼機等等。
